| Malerei: | Sandstrahlen und Epoxidfarbe | max. Außenbordlänge: | 5,3 m |
|---|---|---|---|
| max. Belastung: | 5000kg | Behandlung: | Hauptrahmen und Stützen sind feuerverzinkt |
| Plattformbreite: | 4,2 m | ||
| Hervorheben: | Kranladeplattform 4,2 m Breite |
||

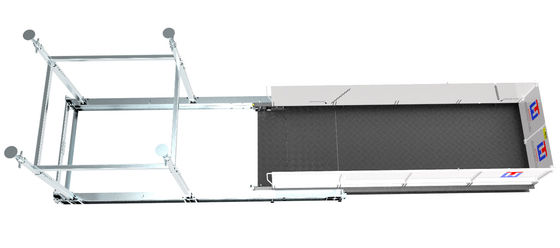

4,2 m breite einziehbare oder feste Kranplattform MLP4200 für den Materialtransport auf der Baustelle
Modelle
Kräfte auf das Gebäude oder die Struktur
Im Baustellenzustand darf der „H“-Rahmen einen Abstand E vom Deckenrand einhalten.Die Kräfte auf das Gebäude
für drei unterschiedliche Abstände „E“ sind in Tabelle 2 aufgeführt. Entsprechend den unterschiedlichen Abständen „E“ sind die unterschiedlichen maximal zulässigen SWL auch in Tabelle 2 aufgeführt H-Träger des stationären Rahmens.
Stellen Sie vor der Installation sicher, dass die Betonplatte und die Decke des Gebäudes ausreichend stark sein müssen, um die Kräfte RA, RB, RC von der Ladefläche zu tragen.
Stützkonstruktionen für die Ladefläche
1 Tragkonstruktionen für die Ladefläche müssen eine ausreichende Festigkeit aufweisen, um die Kräfte auf die Decke aufzunehmen
und Boden der Aufbauten von der Ladefläche.Die Berechnung der Festigkeit der Stützkonstruktionen muss in Übereinstimmung mit den zugelassenen Konstruktionsvorschriften für Baukonstruktionen erfolgen.
2 Stützkonstruktionen sollten strukturell angemessen sein, um die Lasten auf der Plattform zu tragen, einschließlich an den Verankerungspunkten.Die Lasten, die von der Ladeplattform auf die dauerhafte Tragstruktur ausgeübt werden, sollten überprüft und vom Tragwerksplaner des Gebäudes „abgezeichnet“ werden.
3. Wenn die Tragkonstruktion aus Hohldecken besteht, sollten die vom Deckenhersteller empfohlenen oder von einem entsprechend qualifizierten Ingenieur entworfenen Auflagerplatten verwendet werden.
4. Löcher, die zur Verankerung in Platten gebohrt werden, sollten an vom Plattendesigner empfohlenen Stellen oder, falls dies nicht möglich ist, an Stellen erfolgen, an denen ein entsprechend qualifizierter Ingenieur festgestellt hat, dass die strukturelle Integrität der Platte nicht beeinträchtigt wird.
5. Die einziehbare Ladeplattform sollte nicht auf freitragenden Tragkonstruktionen wie Balkonen und Dachvorsprüngen usw. installiert werden.
Kräfte auf das Gebäude oder die Struktur
Das Eigengewicht und die Last der Ladefläche wirken durch die Stütze auf die Decke und die Betonplatte
Stützen oder die Befestigungsankerbolzen.Die Kräfte an der Decke oder der Plattendecke des Gebäudes können bereitgestellt werden.
Funktionen der Kranladeplattform
1. Einfaches Zug-/Drucksystem
2. max.Außenbordlänge: 5,3 m
3. max.Tragfähigkeit: 5 Tonnen
4. Plattformbreite: 3,2 m
5. Mit verstellbaren Stützen für unterschiedliche Bodenhöhen
6. Das kompakte Design erleichtert den Transport und die Installation erheblich

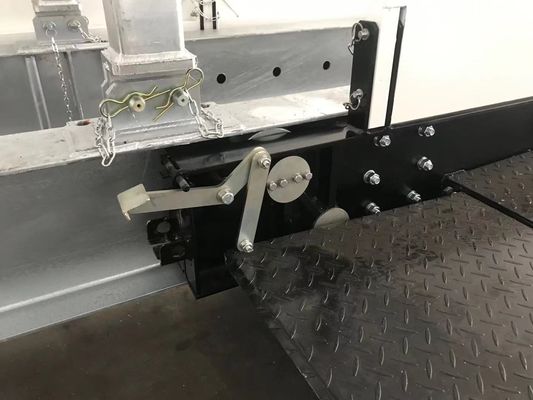

7. Mit einfachem Verriegelungssystem
8. Alle Stifte sind mit Ketten versehen, damit sie nicht herunterfallen oder verloren gehen
Höhe der Stützstützen
Die Standardstützen erlauben eine minimale Höhe von 2400 mm und eine maximale Höhe von 3300 mm
Ihren Händler für andere spezielle Anforderungen.Wir können spezielle Requisiten nach Ihren Anforderungen entwerfen.Darüber hinaus können MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 auf Kundenwunsch auch mit Schrauben durch die Platte an der Betonplatte befestigt werden.
Funktion
Die einziehbare Ladeplattform der MLP-Serie ist ein einzigartiges Produkt zur Verbesserung der Materialhandhabungseffizienz und -sicherheit für mehrstöckige und Hochhausbausektoren.Es bietet eine kostengünstige Methode zur Lieferung von Waren an verschiedene
Ebenen eines Gebäudes bei Verwendung mit einem Kran.Wenn Waren auf eine bestimmte Etage geliefert werden müssen,
Alle darüber installierten Decks können eingefahren werden, sodass der Kran ungehindert arbeiten kann.
Anwendung
DasKranladedeckist speziell auf die Herausforderungen von Geschossbaustellen ausgelegt.Unsere Kranladedecks machen den Zugang für Werkzeuge und Materialien zu verschiedenen Ebenen mehrstöckiger Baustellen sicher und einfach und erhöhen die Arbeitseffizienz von Turmdrehkranen.
